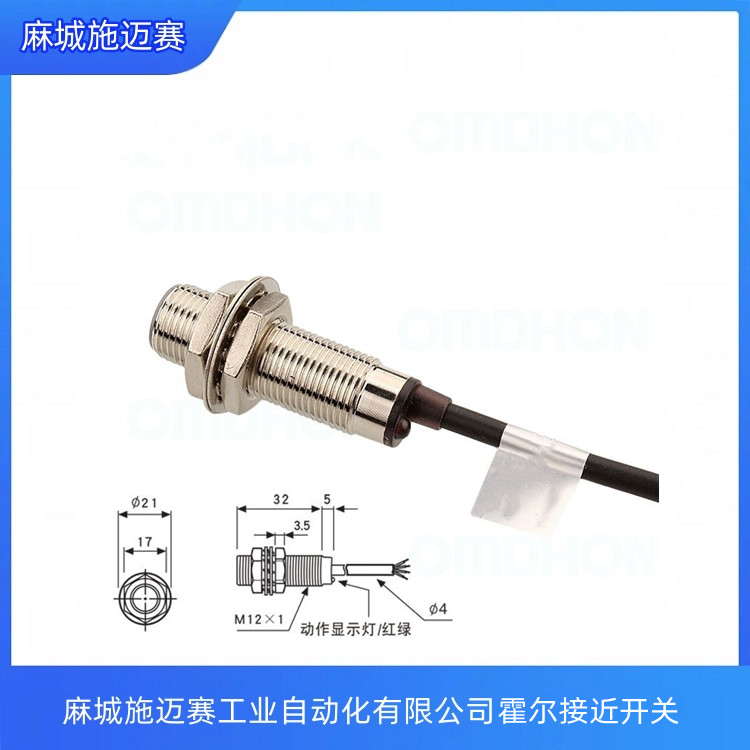

霍爾感應開關JZ8002C/0.5m霍爾傳感器屬于JK系列霍爾接近傳感器（開關），它是根據霍爾效應原理制成的新型自動化開關器件。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。是一款基于霍爾效應的接近傳感器，常用于檢測磁場變化，廣泛應用于工業自動化、汽車電子、家電等領域。

產品特點

1. 電氣性能良好：響應頻率高，能快速對磁場變化做出反應，可滿足高速運動物體的檢測需求；重復定位精度高，能準確地檢測到目標物體的位置，檢測的準確性。

2. 防護功能多樣：具備多種保護功能，還有工作狀態指示燈，方便用戶實時了解傳感器的工作狀態；抗力強，能在復雜的電磁環境中穩定工作，減少外界干擾對檢測結果的影響。

3. 接口便捷：可以和編程控制器（PC）直接接口，便于與自動化控制系統集成，實現自動化控制。

4. 可靠性高：具有高可靠性和命的特點，采用圓管形防水設計，達IEC144標準，能適應各種惡劣的工作環境，減少維護成本。

5. 其他優點：具有無觸點、無磨損、無火花、低功耗等特點，符合現代工業對設備節能、安全的要求。

典型霍爾集成電路結構分析
 霍爾集成電路按輸出方式可分為線性型和開關型，若按集成電路內部的有源器件可分為雙極型和MOS型。圖2、圖3分別示出了一種雙極型霍爾集成電路內部的原理結構和邏輯結構，圖2為開關型的，圖3為線性型的。
   在圖2中IC內通過霍爾元件H的磁性檢測反映為高低電平的輸出。V1、V2組成差分放大器，它將霍爾電勢放大，其放大倍數約幾十倍；V3、V4組成施密特觸發器，它將放大的霍爾電勢整形為矩形脈沖；V5、V6進一步對矩形脈沖緩沖放大；V7、V8為開路集電極輸出管。圖2a中有兩個輸出端，這里之所以采用集電極開路輸出結構，是因?yàn)樗梢杂休^大的負載能力，且易于與不同類型的電路接口，但亦有部分霍爾集成電路采用發射極開路輸出形式，如圖2b、2c所示。
   圖3所示是線性霍爾集成電路的內部結構，其輸出電壓能隨外加磁場強度的變化而連續變化，其輸出變化曲線一般如圖4所示。它的特點是靈敏度高，輸出動態范圍寬、線性度好。圖3a中V1、V2為差分放大器，R1、R2射極電阻的負反饋展寬了電路的線性范圍，V5、V6第二級差分放大使放大倍數很高。有的線性霍爾集成電路還設置了引出端外接電位器進行補償、調零或改變電路的靈敏度。

 霍爾感應開關JZ8002C/0.5m霍爾傳感器工作原理：

      應用實例及電路

（1）霍爾電勢E=KIB/d，在實用中k I d值都是固定的，E是B的線性函數，即把磁通量，由于線性霍爾集成電路的輸出電量隨其檢測的磁感應強度而線性變化，所以用微安計即可測得磁場的高斯量。

（2）由于電場的存在然產生磁場，同樣地可以用線性霍爾IC來對交直流電流的變化進行檢測。如圖8標準磁鐵芯有一缺口，其上有線圈并通有檢測電流，這時線圈產生的磁場即可被芯隙處的線性霍爾IC感測同時輸出指示。利用這種方法還可進行過流，過壓及欠壓保護，其中霍爾IC亦可使用開關型的。

（3）在兩塊不同的性的磁鐵中心的磁感應強度為，放置其中的線性霍爾IC產生偏離某一側的位移時，霍爾IC的輸出電壓將與其位移量成正比，所以通過這種方法可測量使桿梁位移的力的大小。

（4）霍爾IC在無刷直流電機中代替電刷起電流換向作用，它克服了使用電刷所引起的噪聲大，易磨壞，壽命短等缺陷，其中R是無刷電機的yong久磁鐵轉子。互相垂直的直徑方向上的H1，H2是兩塊霍爾線性IC，它們分別控制四個能依次給定子線圈L1-L4提供電流的晶體管。

工作原理及應用范圍
   霍爾集成電路是霍爾元件與電子線路一體化的產品，它是由霍爾元件、放大器、溫度補償電路和穩壓電路利用集成電路工藝技術制成的。它能感知一切與磁有關的物理量，又能輸出相關的電控信息，所以霍爾集成電路既是一種集成電路，又是一種磁敏傳感器，它一般采用DIP或扁平封裝。

主要特性： 工作電壓：通常為 3.5V 至 24V，具體以規格書為準。 輸出類型：數字輸出（開關信號）。 檢測距離：0.5 米（具體以規格書為準）。 響應時間：快速響應，通常在微秒級別。 工作溫度：-40°C 至 85°C（具體以規格書為準）。 封裝形式：TO-92 或 SOT-23 等常見封裝。 應用場景： 位置檢測：用于檢測物體的位置或運動狀態。 速度檢測：通過檢測旋轉物體的磁場變化來測量速度。 接近開關：用于檢測金屬物體的接近或遠離。

霍爾開關JZ8002C/0.5m霍爾接近傳感器

應用領域

在輕工、紡織、印刷、機械、冶金、電信、交通、自控、電子計算機、工業自動化控制、包裝、計數系統等眾多領域都有廣泛的應用。例如在紡織機械中，可用于檢測織物的運動位置和速度；在印刷機械中，能控制紙張的傳送和印刷位置。

應用場景： 位置檢測：用于檢測物體的位置或運動狀態。 速度檢測：通過檢測旋轉物體的磁場變化來測量速度。 接近開關：用于檢測金屬物體的接近或遠離。 接線方式： VCC：接電源正極（3.5V 至 24V）。 GND：接電源負極。 OUT：輸出信號，通常為高電平或低電平，表示檢測到磁場變化。

 注意事項： 磁場強度：確保工作環境中的磁場強度在傳感器檢測范圍內。 電源電壓：避免超過額定電壓，以防損壞傳感器。

 安裝位置：安裝時確保傳感器與目標物體之間的距離在有效檢測范圍內。 規格書： 建議查閱 JZ8002C/0.5m 的詳細規格書，以獲取更準確的技術參數和應用指導。 如需進一步幫助，請?zhí)峁└嗑唧w信息。

使用說明

1. 配套磁鋼：配套磁鋼通常采用φ8x4釹鐵硼磁鋼S面（表面磁感應強度為0.3T），不過也可以采用其他磁鋼，但工作距離可能會發生變化。

2. 輸出極性：若輸出極性未明確要求，一般按NPN常開供貨4。

3. 定制服務：電纜長度為0.5m，除電纜長度和附圖中的外型結構參數外，還可根據客戶要求制作，以滿足不同用戶的個性化需求。

霍爾開關使用注意事項 ：

  1、霍爾集成電路的使用電壓范圍較寬，但實用時電壓宜低不宜高，一般在4.5-6V為宜，過高的電源電壓會引起電路的溫升而使電路工作不穩定。
  2、開關型霍爾IC驅動負載時，其負載電流應小于霍爾IC的負載能力。為了使霍爾的輸出電壓幅度大，一般其輸出端加接較大阻值的負載電阻。
  3、霍爾IC驅動的負載能力為感性時，應在輸出端加接續流二極管。
  4、驅動與霍爾IC不同的電平的負載時加接隔離與緩沖級，可利用光電耦合器或加三極管驅動級。
  5 長距離傳輸霍爾IC信號時，可在開關輸出與地之間加接一只退耦電容器，消除干擾脈沖；傳送線性霍爾IC的輸出信號應使用同軸電纜線，但長不可大于幾十米。
  6 大多數霍爾IC的磁感應距離在5-10毫米，須在實用時加以控制，并安置的發信磁鋼應與霍爾IC的感應點正對，減小磁路磁阻，使發信與檢測可靠準確。
  7 為了增強開關或線性霍爾IC的磁感應靈敏度，使用時亦可利用小磁鋼增強磁偏置或加大發信磁鋼的面積
