TR200粗糙度儀是一種用于測量表面粗糙度的儀器。它通常使用接觸式測量原理，通過儀器的傳感器接觸表面并測量表面的高低起伏來確定表面的粗糙度。TR200粗糙度儀可以用于各種材料的表面粗糙度測量，包括金屬、塑料、陶瓷等。使用TR200粗糙度儀可以幫助用戶了解表面的粗糙度情況，進而進行相關的加工和改進工作。

規格
型號 標準驅動器型 退避驅動器型 橫向驅動器型
SJ-210
(0.75mN 型) SJ-210
(4mN 型) SJ-210
(0.75mN 型) SJ-210
(4mN 型) SJ-210
(0.75mN 型) SJ-210
(4mN 型)
測量范圍
X 軸 16.0 mm 5.6 mm
檢出器 范圍 360 μm(-200 μm - +160 μm)
范圍/ 分辨力 360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm
測量速度
測量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s
測力/觸針形狀 取決于貨號: 0.75mN / 60o, 2μmR (代碼號末尾"-01")
4mN / 90o, 5μmR (代碼號末尾"-02")
評價參數 Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R?a, R?q, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用戶定義
分析圖表 支持曲線／振幅分布曲線
濾波 高斯, 2CR75, PC75
截至波長 λc 0.08 , 0.25 , 0.8 , 2.5 mm
λs *5 2.5 , 8 μm
取樣長度 0.08, 0.25 , 0.8 , 2.5 mm
取樣數 ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意長度 (0.3 to16.0mm: 0.01mm 間隔) ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意長度 (0.3 to 5.6mm: 0.01mm 間隔)
LCD尺寸規格 36.7×48.9 mm
顯示語言 16國語言 (日語, 英語, 德語, 法語, 意大利語, 西班牙語, 葡萄牙語, 荷蘭語, 波蘭語, 匈牙利 語, 瑞典, 捷克語, 繁體中文, 簡體中文,韓國, 土耳其)
計算結果顯示 垂直顯示: 1 段/3段/放大
水平顯示: 1 段/4 段/放大 (水平顯示可左右切換)
打印功能 *1 測量條件 / 計算結果 / 每個取樣長度的計算結果 / 評價曲線 / 負荷曲線 /
振幅分布曲線 / 環境設置項目
外部I/O功能 USB I/F, 數顯輸出, 打印機輸出, RS-232C I/F, 腳踏開關 I/F

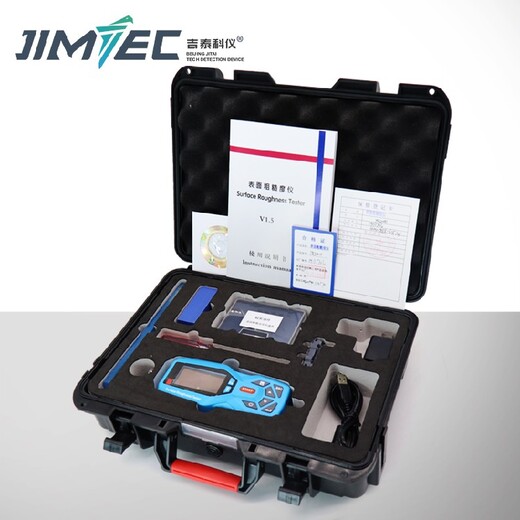

標準附件 12BAA303 連接電纜*4
178-601 粗糙度標準片
12BAK699 攜帶皮套
12BAK700 校準臺
顯示器保護膜
AC 適配器, 操作手冊 速查手冊, 書 12BAA303 連接電纜*4
178-605 粗糙度標準片
12AAE643 點接觸適配器
12AAE644 V-型適配器
12BAK699 攜帶皮套
12BAK700 校準臺
顯示器保護膜, AC適配器, 操作 手冊, 速查手冊, 書
*1: 請準備 SJ-210 用的打印機 (貨號 : 178-421, 選件)，詳細信息參見 L-6 頁。
*2: 在ANSI 標準中只能選擇平均值。VDA 標準中只能選擇值和平均值。
*3: 使用 AC 適配器時無效。自動休眠功能可設置為關閉狀態。
*4: 用于連接顯示部和驅動部
*5: 選擇 JIS 1982 規格時無效。
為了表示所適用的交流電壓，特添加以下后綴 (例如 178-560-01A)。
A 用于 120V, C 用于 100V, D 用于 230V, E 用于 230V (用于 UK), DC 用于 220V (用于中國), K 用于 220V (用于韓國)
導頭壓力
400mN 以下
適用標準 JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
評價輪廓 原始輪廓, 粗糙度曲線, DF 曲線, 粗糙度 motif 曲線

特點
1、設計滿足客戶需求的緊湊型一體式表面粗糙度測量儀。
彩色液晶顯示器不僅能顯示計算結果和測量條件，還能顯示表面粗糙度波形。另外， 大尺寸字體使其可見度更好。
2、支持多種粗糙度標準。擁有多種參數和功能，如任意長度測量。使用主件上面和其可開啟蓋里面的按鈕可便于操作和設置。按下測量開始按鈕時，測量完成后顯示測量結果。
3、內置可充電電池可支持測量的進行，無需外部電源。
4、SJ-210的可選打印機可打印計算結果和實測輪廓。
5、當累計測量距離超過所設定的門限水平時，輸出報警顯示。(有助于維護針頭更換策略。
6、三種類型的驅動裝置可用：標準型、橫向驅動型和退避型。是否可選，視工件情況而定。

電源連接
按POWER/DATA開機，探針插入驅動器部位，驅動器與主機
連接線連接；
POWER/DATA 電源開機鍵，START/STOP測試鍵，PAGE測量置轉換
藍鍵BLUE測量條件， 紅鍵RED測量條件設定
上鍵
入C測量長度更改
※
測量長度倍率更改
下鍵
ESC/GUIDE退出 ENTER/MENU主目錄
功能:
用戶自定義: 期望獲得的參數可以挑選出來，用于計算和顯示。
GO/NG 判斷: 大值/16%/ 標準偏差
存儲測量條件: 關閉電源時保存條件
存儲: 內部記憶: 測量條件(10 個), 測量屬性(1 個)
記憶卡 ( 可選): 500 個測量條件, 10000 個測量屬性, 500 個顯示圖像文檔(測量條件/ 測量屬性/ 評估輪廓/ 軸承區曲線/ 振幅分布曲線)
校準: 輸入數值自動校準/ 多測量平均校準
粗糙度儀主要用于測量物體表面的粗糙度，可以應用于多種材料和工業領域，包括但不限于：

1. 金屬制品：如鋼鐵、鋁合金、銅等金屬制品的表面粗糙度測試。

2. 塑料制品：如塑料零件、塑料包裝等的表面粗糙度測試。

3. 陶瓷制品：如陶瓷瓷磚、陶瓷器皿等的表面粗糙度測試。

4. 玻璃制品：如玻璃器皿、玻璃板等的表面粗糙度測試。

5. 木材制品：如木質家具、木地板等的表面粗糙度測試。

6. 涂料涂層：如油漆、
